Business AXCLOUD MANAGEMENTの事業内容をご説明させていただきます。

空調自動制御装置について

空調自動制御装置 AXeee-ls
特許技術 特許第
6443947号

気づかれずにデマンドも使用電力量も大幅削減!
エネルギー・マネージメント・システム

機構に応じてエアコンを上手に節電コントロールする
環境対応オンデマンド制御シムテム

Functionsリット・機能

空調自動制御装置 AXeee-lsの
メリットや機能のご紹介

導入費用0円での
導入が可能です

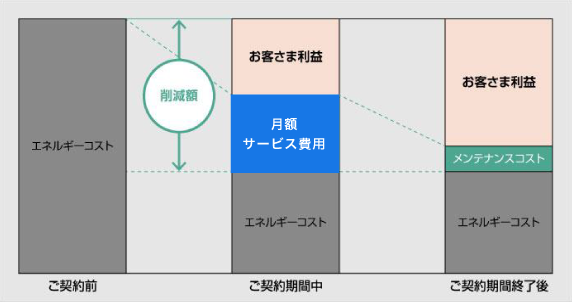

図:導入費用イメージ

建物のエネルギー経費削減にとって最も重要なポイントは、設備改修などにかかる費用です。
Axeee-lsは、導入費用を契約期間におけるエネルギー経費削減額から充当する事でお客さまの投資負担の悩みを軽減できます。

導入例

  • デマンド250kw
  • EHP空調機15台(15馬力)
  • 年間電気料金15,000,000円
  • 空調機制御システムによる
    電気料金削減

    年間
    1,000,000
  • 年間サービス利用料
    =削減額の60%

    年間
    600,000
  • 空調機制御による
    コスト削減額

    年間
    400,000

サービス契約期間6年間

サービス利用料
3,600,000

コスト削減総額

2,400,000

空調室外機を1台毎に
稼働監視して
適切な制御と
正確な電力を測定

エアコン1台毎に
節電コントロール量を設定可能

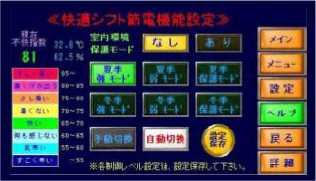

  • 快適シフト節電 機能設定画面
    快適シフト節電 機能設定画面

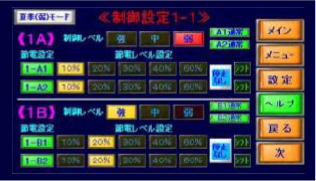

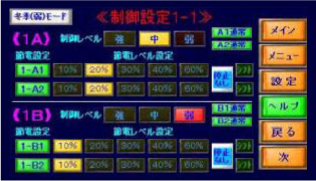

  • 夏季(強)モード設定例
    夏季(強)モード設定例
  • 冬季(強)モード 設定例
    冬季(強)モード 設定例

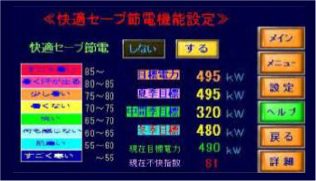

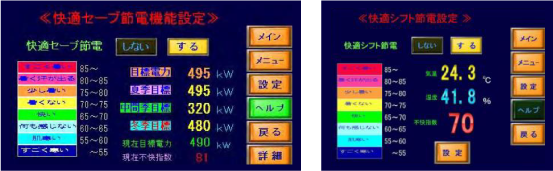

  • 快適セーブ節電* 目標電力設定画面
    快適セーブ節電* 目標電力設定画面

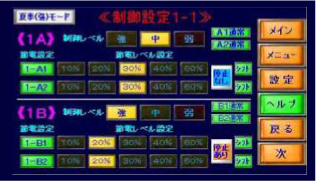

  • 夏季(弱)モード 設定例
    夏季(弱)モード 設定例
  • 冬季(弱)モード 設定例
    冬季(弱)モード 設定例

*快適(=不快指数応動)セーブ節電機能

常時、外気の温度と湿度を計測し、そのデータよる不快指数に応じて目標電力をあらかじめ設定した範囲内で自動的に変更する機能。この機能で、空調能力に余裕がある施設ではエアコンの無駄な運転を確実に防いで節電を図れます。
(特許登録第6443947号)

画面:快適(=不快指数応動)セーブ節電機能
グラフ:室内温度の変化(ほとんど変わらず)

EMS
(エネルギーマネジメントシステム)
機能で
省エネ法対策

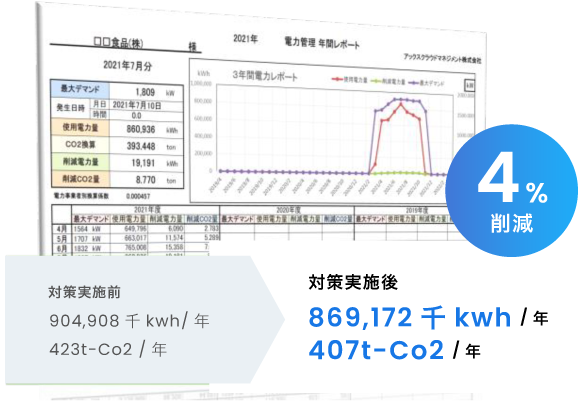

図:4%削減

Axeee-ls では、エネルギーマネジメント機能を搭載し、
PCやモバイル端末で現在の使用電力量・削減電力量をモニタリング、
現在の導入効果をリアルタイムに閲覧可能です。
日報・月報のレポートや、月毎の削減電力量をレポート出力し定期報告書での取り組み状況に利用する事が出来ます。

空調・冷凍機の使用量を
合理化する事で
1%の削減目標を達成

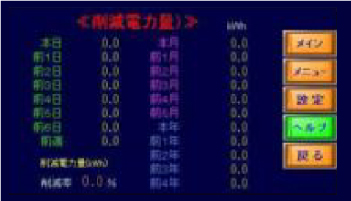

  • 削減電力量をモニタリング
    削減電力量をモニタリング
  • 空調機毎の消費電力をモニタリング
    空調機毎の消費電力をモニタリング

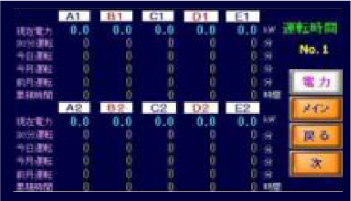

  • 空調機毎の運転時間をモニタリング
    空調機毎の運転時間をモニタリング

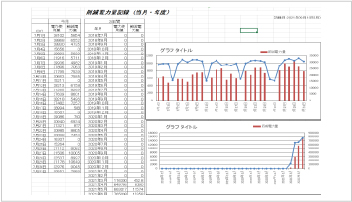

  • 削減電力量レポート
    削減電力量レポート

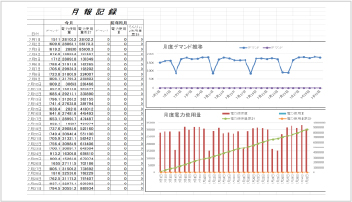

  • 月報記録レポート
    月報記録レポート
  • ・年度のエネルギー使用量が1,500kI以上の事業者は、エネルギーの使用状況等を定期報告しなければならない。
    この報告に基づき、国は取組状況を評価。
  • ・評価基準の1つは、エネルギー消費原単位の年平均1%以上改善。工場等判断基準(経産大臣 告示)を勘案して取組が著しく不十分であれば、国による指導や立入検査、合理化計画作成指示、公表、命令、罰金が課される。

主な特徴

  • 遠隔監視・遠隔操作

    パソコンやタブレットで遠隔デマンド監視、遠隔操作、データ収集ができる別売の「LANモニタ」「GP-Viewer」ソフトを使えば、プライベートネットワーク内のパソコンやモバイル通信環境があるタブレットで、遠隔監視・遠隔操作やデータ分析ができます。

  • 運転状況の常時監視

    エアコン運転電流を計測し、空調設備の運転状況を常時監視します。
    ログ・データーをUSBメモリまたはSDカードに長期間保存します。

  • デマンド表示器を4ヶ所まで設置

    LAN回線を利用して、複数箇所でデマンド監視ができるネットワークの各所にエアコン制御拡張出力装置ほか、デマンド表示器を4ヶ所まで設置できます。
    デマンド表示器にはブザー付タワーライトをUSBケーブルで接続できます。

  • レポート形式でデータを保存

    数年分のデマンドデータや制御データなどを日報、月報、年報形式で保存します。
    デマンドデータだけでなくCH毎の抑制制御出力時間などをUSBメモリに長期間保存します。

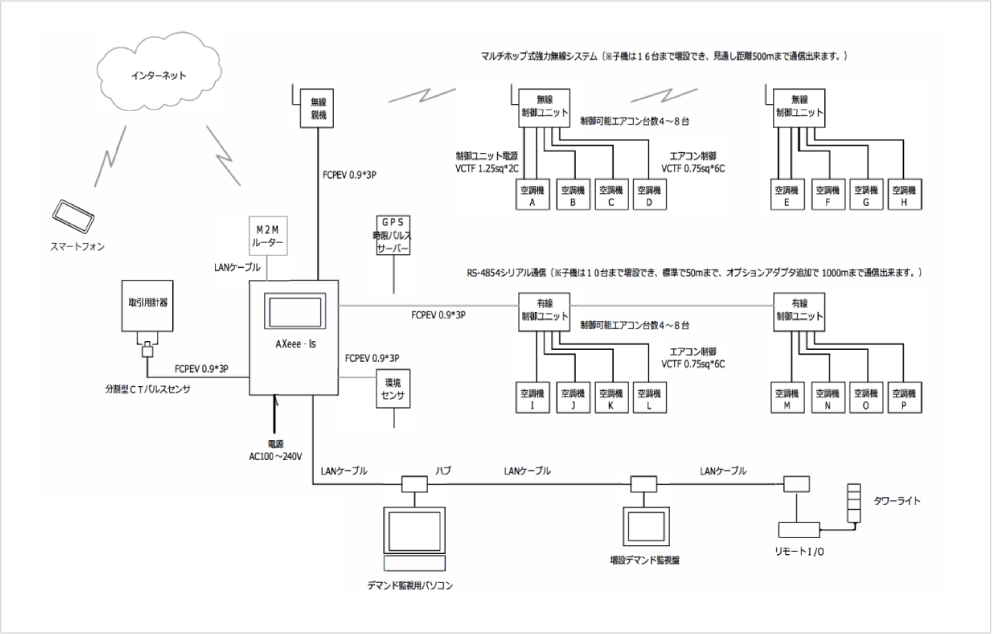

システム系統図

推奨線材

主装置電源 WF1.6*3C
無線制御ユニット電源 VCTF1.25sq*2C
通信ケーブル VCTF0.9mm*3P
エアコン制御ケーブル VCTF0.75sq4Cまたは6C
主装置電源 WF1.6*3C
注記
  • ・標準品のシリアル通信可能距離は50mです。それ以上の場合はオプションの通信アダプタが必要です。
  • ・分割型CTパルスセンサは、関西・中部・北陸電力管内は時限同期機能があるオージーテック製をご使用下さい。
    他の地域では、豊光社製分割型CTパルスセンサをご使用下さい。
  • 環境センサは、節電制御に大きな影響がありますので、必ず直射日光や雨が当たらず風通しの良い場所に設置して下さい。

Example入事例

空調自動制御装置 AXeee-lsの
導入事例・導入効果のご紹介

業種を問わず、
多くの施設で
導入されています

  • 住電通信エンジニアリング本社
    ビル
  • フットケア・デポ
    ドラッグストア
  • 大阪セメント(株)滋賀工場
    工場
  • 成蹊スポーツ大学
    大学
  • 文化パルク城陽
    集会場
  • 湯快リゾートあわら
    旅館
  • 特別養護老人ホーム 桜ヶ丘
    老人ホーム
  • 北陸大学太陽が丘キャンパス
    大学
  • 福井銀行
    銀行
  • 越前市立体育館
    スポーツ施設
  • 西能病院
    病院
  • ココス計30店
    ファミリーレストラン
…他多数 全国5000台以上の納入実績!

導入効果

八王子市
病院 470床
導入効果
年間約1,800,000
契約電力700kwを
89kw減少
電気使用量年間約3,300,000 kwhを
250,000kwh減少
導入費用 5,800,000 円
投資回収期間 3年1か月
チェーン大型
ディスカウントストア
全国65か所
導入効果
年間約1,200,000
契約電力223kwを
20kw減少
電気使用量年間約60,000 kwhを
73,000kwh減少
導入費用 3,500,000 円
投資回収期間 3年0か月
ビジネスホテルチェーン
全国12か所
導入効果
年間約850,000
契約電力130kwを
15kw減少
電気使用量年間約680,000 kwhを
47,000kwh減少
導入費用 2,900,000 円
投資回収期間 3年4か月

空調制御装置
Axeee-lsを使った
省エネルギーを提供

予算計上や資産計上などの省エネ設備導入タイミングを遅らせる要素を無くしたい

空調・冷凍機40台に対して
Axeee-lsを導入

導入効果
  • 173,150
    kwh
  • 2,721,000
    円/年
  • 96.790
    t
  • 1,645
    GJ

導入費用:6,865,000円
投資回収期間:2年5か月

  • 1年間の電気料金削減予測
    2,770,000
    (月額案分230,000円)
  • 上記の月額削減の60%を
    月額サービス費とした場合
    138,000
    (5年契約)
  • 総額
    8,280,000
    (買取額の120%)

1年毎の契約更新時に、月額サービス継続か
残債の買取を選択する事が可能です。

Benefits

  • 01
    初期費用ゼロ円

    弊社が初期費用を負担するので、基本的に企業様のご負担はございません。

  • 02
    メンテナンス費用ゼロ円

    設備のメンテナンスは弊社が費用を負担して実施するので、企業様のご負担はありません。

Notes

  • 設置要件があります

    建物の仕様や屋根面積、建物築年数、積雪、塩害の有無など一定の基準を満たす必要があります。

  • 途中解約について

    月額サービスは契約期間は5年~7年となり、基本的に中途解約ができません。
    契約更新時での残債買取を除き、解約する場合は、違約金が発生いたします。
